登录|注册收藏赛诺在线留言网站地图

您好!欢迎来到青岛赛诺品牌官网!

免费量身定制助剂颜料专属方案

全国咨询热线:400-8788-532

热门搜索关键词:

赛诺助剂 助推中国橡塑产业
首页 » 技术在线 » 聚乙烯蜡|PE产品相关技术问题(上)

聚乙烯蜡|PE产品相关技术问题(上)

文章出处:网责任编辑:青岛赛诺作者:青岛赛诺人气:-发表时间:2018-06-30 08:53:00【

聚乙烯蜡小编解答一下PE产品的相关技术问题

一、“聚乙烯(PE)共混改性”

聚乙烯(PE)树脂,是由单体乙烯聚合而成,由于在聚合时因压力、温度等聚合反应条件不同,可得出不同密度的树脂,因而又有高密度聚乙烯、中密度聚乙烯和低密度聚乙烯之分。

低密度聚乙烯(LDPE)是密度为0.91~0.925g/ cm3的白色蜡状颗粒状固体,无味无嗅无毒;LDPE是典型的结晶型聚合物,结晶度为55%~65%,熔点为105~126℃:LDPE是非极性材料,易带静电。

中密度聚乙烯(MDPE)是密度为0.926~0.94g/ cm3,与LDPE有相同性能的一种聚乙烯,由于密度的提高,MDPE的结晶度高达70%~80%,而密度和结晶度的提高,则提高了MDPE熔融温度、制品的硬度和强度。

高密度聚乙烯(密度0.94~0.965g/ cm3)的刚性、强韧性、机械强度、耐溶剂性、耐应力开裂性都比LDPE好。

什么是共混改性?

改性可分为化学改性和物理改性,不同的PE进行共混改性是物理改性。HDPE塑料硬度大,缺乏柔韧性,LDPE塑料较柔软,但因强度及气密性较差。两种密度不同的聚乙烯按各种比例共混舌可得到一系列有中间性能的共混物。由于刚性和强度的提高,可以在制造某些塑料时厚度可减少一半,因而使成本下降。

聚乙烯的共混改性是工厂中最常用的技术之一,通过对聚乙烯材料共混改性技术的零活运用,基本上就可以满足聚乙烯制品的不同要求。不同共混改性、不同生产厂家生产的聚乙烯按比例共混,对于改善材料的分子量分布和材料内微量添加剂元素的分布大有好处。将它用于挤出吹塑往往PE容易收到较好的效果。从制品的化学性能,机械性能及生产中的各项工艺性出发,可以比较自由的设计出各种不同的配方,来满足各种不同的要求,往往还可达到降低生产成本的目的。

共混改性的实验及结果

辽宁工程技术大学材料系殷锦捷、王亚鹏进行了《HDPE对LDPE/HDPE共混物性能影响的研究》,通过共混挤出、切粒等工序,然后在拉伸机和冲击试验机上进行了拉伸强度和冲击强度的性能测试。

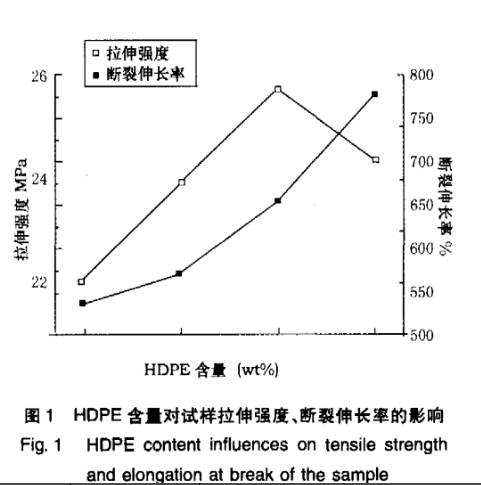

HDPEHDPE

结论证明,在LDPE/HDPE共混体中HDPE含量对共混物的拉伸强度影响最大。通过对标准试样的性能测试,表明当HDPE含量在30%时,拉伸强度最大为25.7MPa。当HDPE含量在40%时,试样的韧性最好,即断裂伸长率最大,为777%。

共混改性回收废旧塑料中的作用

在回收的废旧塑料中,由于各种塑料性能存在差异, 混合回收时难以加工,分类筛选后根据不同种类及使。而通过二次熔融后分子结构链缩短,强度和拉力等性能都会降低,生产出的 塑 料 产 品 质 量 指 标下 降 ,达 不 到 使 用 要 求,并 且 费 用 大 成 本 高 附 加 值 低  ,利 润 低  .回 收利用价值不大,存在不易规模化和产业化的问题。但是根据需求将不同的塑料共混改性,会得到不同性能的塑料,有不同的使用价值。使得二次熔融的塑料得到广泛的利用。

二、PE旧塑料,检测项目

第一关:氧化诱导时间(OIT)

氧化诱导时间(OIT)是测定试样在高温(200℃)氧气条件下开始发生自动催化氧化反应的时间,是评价材料在成型加工、储存、焊接和使用中耐热降解能力的指标。氧化诱导期方法是一种采用差热分析法(DTA)以塑料分子链断裂时的放热反应为依据,测试塑料在高温氧气中加速老化程度的方法。其原理是:将塑料试样与惰性参比物(如氧化铝)置于差热分析仪中,使其在一定温度下用氧气迅速置换试样室内惰性气体(如氮气)。测试由于试样氧化而引起的DTA曲线(差热谱)得得变化,并获得氧化诱导(时间)OIT(min),以评定塑料的防热老化性能。

国家标准(GB/T13663-2000)对聚乙烯材料要求氧化诱导时间(200℃)大于等于20min。

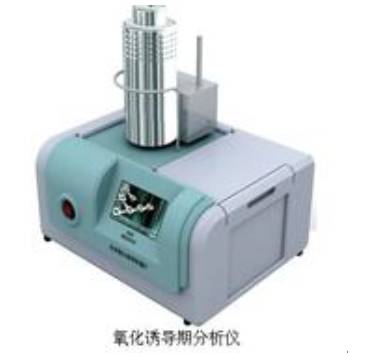

                                      氧化诱导期分析仪

第二关:熔体质量流动速率

熔体流动速率(Meltmass-flow rate ,简称MFR,熔体质量流动速率),也指熔融指数,是在标准化熔融指数仪中于一定的温度和压力下,树脂熔料通过标准毛细管在一定时间内(一般10min)内流出的熔料克数,单位为g/10min。熔体流动速率是一个选择塑料加工材料和牌号的重要参考依据,能使选用的原材料更好地适应加工工艺的要求,使制品在成型的可靠性和质量方面有所提高。

国家标准(GB/T13663-2000)对聚乙烯材料要求熔体质量流动速率与产品标称值的偏差不应超过25%。加入回用料挤管时,对管材测定的熔体质量流动速率与对混配料测定值之差,不应超过25%。

                         熔体流动速率测速仪

第三关:管材静液压强度

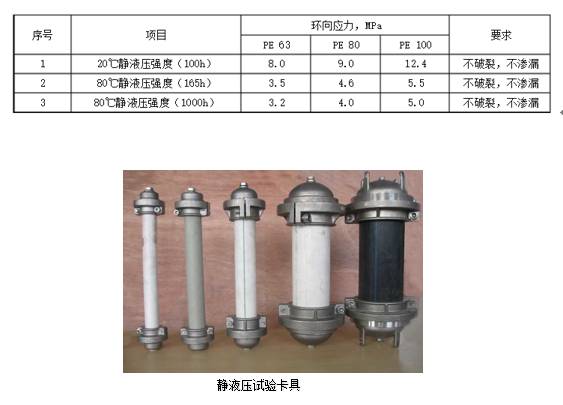

静液压强度是用来测试管材在特定的持续环形压力条件下,是否出现破裂、渗漏等现象的测试手段。国家标准(GB/T13663-2000)对生产的管材要求的静液压强度标准如下图:

静液压试验卡具

第四关:断裂伸长率

管材断裂伸长率是指管材在拉断时的位移值与原长的比值,它的好坏反应了管材内部分子结构的结合情况。

国家标准(GB/T13663-2000)对生产的管材要求断裂伸长率大于等于350%。

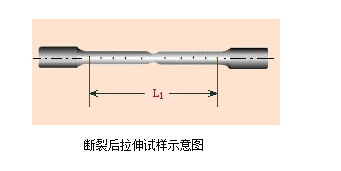

                      锻炼后拉伸试样示意图

第五关:纵向回缩率

纵向回缩率是指将规定长度的试样,置于给定温度下的加热介质中保持一定的时间。测量加热前后标线间的距离,以相对原始长度的长度变化百分率来表示管材的纵向回缩率。



相关产品:赛托蜡低聚物、聚乙烯蜡EBS光亮分散润滑剂环保稳定剂专用蜡硬脂酸锌抗氧剂氧化聚乙烯蜡

文章来源:青岛赛诺      编辑:青岛赛诺



版权所有,转载请注明出处:www.qdsainuo.com

此文关键字:聚乙烯蜡 聚乙烯蜡厂家
