PVC鞋底配方大全（值得收藏）
鞋子制品里有许多是以PVC制品制作，虽说此工艺更多的被聚氨酯和SBS等弹性体材料取代，但是目前市场上还是存在部分PVC鞋制品出现，下面我们青岛赛诺聚乙烯蜡厂家为大家简单介绍下这类制品的制作。
一、配方设计要点
PVC鞋制品有发泡和不发泡两种，有注塑和模压两种不同的加工方式，但配方的主体设计原则基本一致。
1、PVC树脂：以SG-2、3型树脂为主，也有使用SG-4、5型的，这主要取决于鞋制品性能的要求。对于PVC树脂指标，一般要求表观密度稍小，增塑剂吸收量较高，鱼眼少，粒径均一。
2、增塑剂：其添加量较大，一般在60~80PHR，主要以DOP、DBP为主，适当配以DOS耐寒增塑剂和廉价的环氧酯和氯化石蜡等。有时根据需要，也使用环氧大豆油，柠檬酸酯等环保类增塑剂。
3、稳定剂：不透明制品主要以铅盐类复合稳定剂为主，或以三盐、二盐辅以金属皂。透明制品更多以有机锡和钙锌复合稳定剂为主。根据品种的不同，添加量有很大差别。
4、润滑剂：一般以硬脂酸和石蜡为主，也可使用聚乙烯蜡或氧化聚乙烯蜡。
5、发泡剂：对于需要发泡的制品，发泡剂是必不可少的。常使用的发泡剂是偶氮二甲酰胺（AC发泡剂），注塑发泡制品添加量为0.5~1.0PHR，模压发泡制品为5~6PHR。
6、珠光素：珠光凉鞋配方中需要添加珠光素。珠光素有珠光粉和珠光浆两种。如B605型珠光粉，化学名称是氯氧化铋，分子式BiOCl，是一种碱式铋盐，在特定条件下合成，有较强的折光能力，和PVC混溶性、分散性好，遮盖力强，在塑料成型过程中不易分解，并能在塑料制品表面呈现珍珠彩虹光泽，增加制品美观。珠光浆常用的牌号是P35型合成烛光浆，它是碱式碳酸铅颗粒，用硝化棉-醋酸丁酯和DBP作分散剂制成的浆状体。

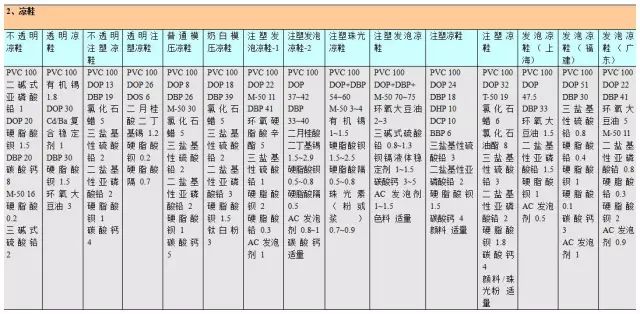

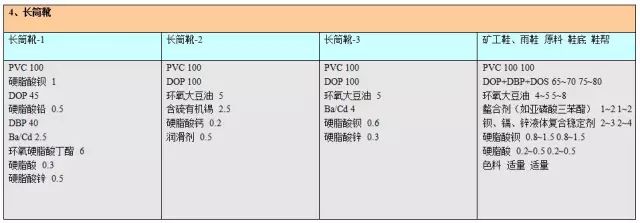

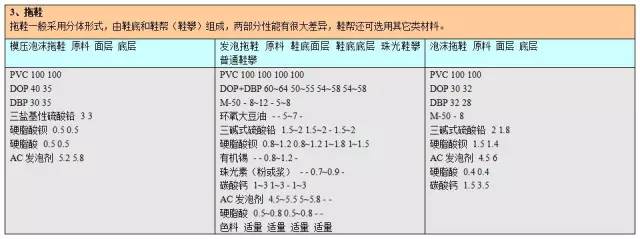

二、参考配方（重量份）
三、工艺简述
1、 PVC注塑凉鞋
（1）配料、捏合：按照配方称量PVC树脂及各种助剂，在高速混合机中混合，100℃左右，放到冷却混合机中，冷却到50℃以下出料。
（2）造粒：挤出机造粒。单螺杆挤出机自加料段温度为120℃，150℃，160℃，145℃。
（3）注塑成型：注塑机温度自加料段至机头部位温度为140~145℃，170~175℃，160~165℃（三段式）。进料量及定型时间，根据设备和鞋号的不同适当调整。
2、PVC注塑发泡凉鞋
（1）配料、捏合：按照配方称量PVC树脂及各种助剂，在高速混合机中混合，100~110℃左右，放到冷却混合机中，冷却到50℃以下出料。
（2）造粒：挤出机加料段、压缩段、均化段温度分别为130℃、120℃、105℃。颗粒一般不要求充分塑化，尤其不允许颗粒内部有发泡现象。
（3）注塑成型：PVC发泡凉鞋的注塑采用两次开模法，其目的是保证鞋底发泡而鞋帮不发泡。生产发泡鞋最好采用转盘式注塑机，一机多模（8模或10模），才能保证质量，提高生产效率。大底模具的发泡量控制在4~5mm。中号、小号模具的发泡量控制在2~4mm。成型温度：加料区150~160℃、中部 165~170℃，下部140~150℃。注塑温度控制适当与否，直接影响发泡鞋的发泡倍率，定型时间约60~70s左右，具体时间根据鞋的大小确定，每双鞋生产周期约150s。
（4）喷漆上光：PVC注塑发泡鞋最大的缺点是鞋帮表面粗糙无光，须进行表面修饰。即对鞋表面进行喷漆处理。漆料由聚氨酯清漆、环己酮、醋酸丁酯配成，或购置市售的聚氨酯清漆经稀释后使用。操作分三步进行，即喷色边、上光面和烘干（60℃）固化。
3、高筒靴（矿工鞋、雨鞋）
PVC高筒靴注塑工艺和PVC注塑凉鞋基本一致，只是注塑前有些差异。高筒靴注塑前，在鞋模楦上先套好完整的（帮和底缝在一起的）趟里布，然后合模，注塑 PVC料于模内，使PVC料和趟里布在鞋模上粘合成一体，待脱模后便成为一只完整的高筒靴。最后，在长筒靴的内底加贴一层厚的聚乙烯发泡片裁剪而成的趟底垫。
4、模压发泡拖鞋
由于拖鞋的鞋底和鞋帮为单独两部分，鞋帮选择余地很大，PVC鞋帮（鞋攀）一般为非发泡的，可采用和塑料凉鞋相同的工艺注塑成型。这里只对模压发泡鞋底生产工艺进行说明。 模压发泡拖鞋鞋底工艺：
（1）配料、捏合：可采用高、冷混合机或捏合机混合，但要保证增塑剂吸收充分、物料混合均匀。
（2）塑炼拉片：双辊塑炼机对混好的物料进行塑炼拉片，塑炼温度控制在130℃左右。
（3）模压制坯：将塑炼后拉的片按样板进行冲片，根据鞋底要求将片料进行颜色搭配，放入模具中，在热压机进行加热塑化、发泡，发泡后进行冷却定型，再脱模取出塑化好的坯料。模压塑化温度160~165℃，加热蒸汽压力0.686~0.784MPa，模压塑化压力4.9MPa，模压塑化时间10~20分钟，冷却定型温度50℃，冷却定型时间20分钟。
（4）热处理：热处理的目的是在常压下，使坯料进一步加热发泡得到发泡的鞋底片料，其操作是将坯料送入蒸汽加热的烘房内，控制温度100~130℃，约10~15分钟，使之发泡，得到拖鞋鞋底发泡片料。一般出烘房后，还应在库房存放一周后再冲片。
（5）冲裁并组装：将发泡片料，按拖鞋的规格尺寸要求，冲裁成拖鞋底样，然后打眼，与拖鞋鞋攀组装，得到成品拖鞋。
4、PVC鞋底
PVC鞋底通常采用热挤冷压的方法生产。热挤PVC熔体圆棒是用两台串联的挤出机，第一台挤出机主要起塑化作用，经过一次塑化的PVC物料直接进入第二台挤出机，进一步塑化并挤成熔体圆棒。圆棒按照鞋底尺寸裁割成一定长度的棒，迅速送入鞋模内，采用冷压法模压成型，脱模后即制成鞋底。两台串联挤出机温度：第一台：加料段150~155℃，出料段160~165℃。第二台：加料段165~170℃，中段170~175℃，出料段175~180℃。冷压时保压时间为2~2.5分钟。
青岛赛诺化工有限公司专业从事聚乙烯蜡，EBS以及硬脂酸锌的生产和销售，供应各种EBS 硬脂酸锌以及聚乙烯蜡，送货上门，服务到家，欢迎来电咨询!
