摘　要：APP改性沥青防水卷材是在石油沥青中加入APP(无规聚丙烯)或APA0、AP0(聚烯烃类聚合物)进行共混改性后，再以其作为胎基的涂履层的防水卷材。APP改性沥青防水卷材是目前在防水工程中应用较广，用量较大的品种之一。本文主要探讨APP塑性改性沥青防水卷材的选用与施工。

关键词：APP　改性沥青防水卷材　防水工程

APP(无规聚丙烯)是化工企业生产等规聚丙烯的副产品，其价格低廉。以其与沥青进行共混改性的产物具有良好的化学稳定性。APP材料无明显的熔化点，在1 70℃左右呈粘稠状态，在200℃左右流动性最好。APP材料最大特点是其分子中极性碳原子少，因而单键结构不易破坏，当APP加入沥青中进行共混后，可明显地提高产物的软化点、延伸率和粘结性能，以及耐紫外线照射和耐老化性能。此外，该种防水卷材的耐热度比SBS改性沥青防水卷材要好。现已颁布APP改性沥青防水卷材制品的国家标准。

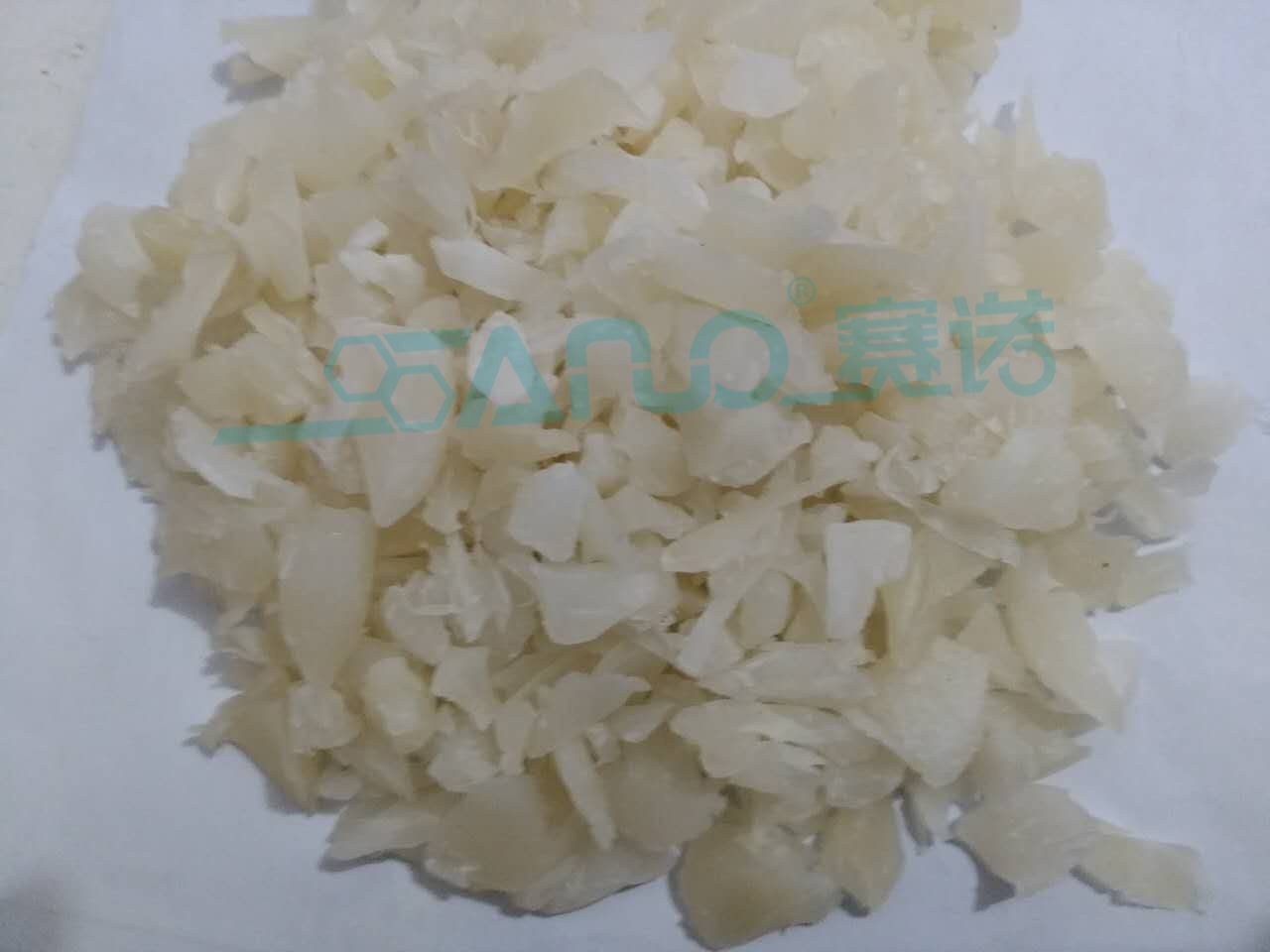

赛诺APP典型特征

一、APP塑性改性沥青防水卷材的特性及构成

APP改性沥青防水卷材具有低温不脆裂、高温不流淌、耐紫外线照射性能好、耐候性好、寿命长的特点，而且价格适中，适用于工业与民用建筑的屋面和地下防水工程，以及道路、桥梁等建筑的防水，尤其适用于较高气温环境的建筑防水。

APP改性沥青防水卷材是以聚酯毡或玻纤毡为胎基，以APP改性沥青涂覆于胎基的两表面，并再于两表面上覆以隔离材料，然后经滚压、冷却等工序而制成的。分子结构稳定、老化期长，具有良好的耐热性，拉伸强度高、伸长率大、施工简便、无污染。加入量为30～35％的APP(无规聚丙烯)是生产等规聚丙烯的副产品，它在改性沥青中呈网状结构，与石油沥青有良好的互溶性，将沥青包在网中。APP分子结构为饱和态，所以，有非常好的稳定性，受高温、阳光照射后，分子结构不会重新排列，老化期长。一般情况下，APP改性沥青的老化期在20年以上。

温度适应范围为-15～130℃，特别是耐紫外线的能力比其他改性沥青卷材都强，非常适宜在有强烈阳光照射的炎热地区使用。APP改性沥青复合在具有良好物理性能的聚酯毡或玻纤毡上，使制成的卷材具有良好的拉伸强度和延伸率。使卷材具有良好的憎水性和粘结性，既可冷粘施工，又可热熔施工，无污染，可在混凝土板、塑料板、木板、金属板等材料上施工。APP改性沥青防水卷材按可溶物含量和物理性能分为I型和Ⅱ型。

二、APP塑性改性沥青防水卷材的产品特点、适用范围

塑性体改性沥青防水卷材系指以聚酯毡或玻纤毡为胎基，无规聚丙烯(APP)或聚烯烃类聚合物(APAO、APO)作改性剂，两面覆以隔离材料所制成的建筑防水卷材(统称APP卷材)，但以其他改性沥青制成的防水卷材不属于APP卷材。

1.产品特点

随着经济建设的蓬勃发展，各地交通设施大量兴建，各种类型的钢筋混凝土结构桥梁已普遍应用。初期，由于在桥梁（或道路）建设中未采取防水措施或防水措施不当，而出现桥面渗水、钢筋锈蚀、铺装层剥离、碱集料反应、混凝土胀裂，以及因道路路面水渗入基层，引起路面裂缝、断层、凹陷、龟裂等现象，加速了对桥梁结构及路面的损害。

APP或APA0、APO与优质的道路沥青混合容易。APP改性沥青具有以下特性：1)高温特性良好，耐热度最高可达160℃；2)对太阳光引起的紫外线老化及热老化有耐久性；3)在低于-15℃时，弯曲不裂。采用高温特性良好的APP改性沥青与聚酯毡组合的APP卷材，除保持良好防水性能外，还具优良耐高温性能和较好柔韧性，可形成高强度、耐撕裂、耐穿刺的防水层，耐紫外线照射、耐久寿命长、热熔法粘结可靠性强等特点。

2.用途

APP卷材适用于工业与民用建筑的屋面和地下防水工程，以及道路、桥梁等建筑物的防水，尤其适用于较高气温环境的建筑防水。

三、APP改性沥青防水卷材的生产工艺及其过程

1.APP改性沥青防水卷材涂盖料的制备工艺

将100号(90号)石油沥青升温至120～140℃计量后加入搅拌罐，IPP、APP或APAO计量后加入搅拌罐，升温至190℃开始计时，在190～200℃保温搅拌120min后开启胶体磨均化研磨，至APP或APAO完全分散(肉眼观察看不见APP或APAO颗粒)后，把计量后的填充料逐步加入搅拌罐中，在180～190℃保温搅拌30min～60min后，放入涂油槽中即可生产。

2.APP改性沥青防水卷材生产工艺过程

APP改性沥青涂盖料制备完毕，放入涂油槽后即可开车生产。胎基展开，经烘干贮存装置后进入涂油槽，浸渍完涂盖料后，经厚度控制装置进入覆膜撒砂装置，然后进入冷却槽，再经冷却辊、冷压辊(压花辊)进入缓冲贮存架，经卷毡机计量后，包装下线。在生产过程中，若生产3mm厚卷材，涂油槽温度控制在175～185℃左右，生产线速度控制在30～45m/min。生产4mm厚卷材，涂油槽温度控制在170～180℃左右，生产线速度控制在20～35m/min为宜。

四、APP改性沥青防水卷材在桥面防水中的应用及施工

1.确保水泥混凝土桥面干燥

水泥砼桥面干燥是APP防水层与桥面混凝土铺装层粘结牢固的前提，这里所说的干燥不仅指砼表面，更重要的是砼的内部要干燥。如果桥面砼含水率高于与当地湿度相平衡条件下的含水率，砼内部的水分就会逐渐泛出聚集在卷材下面使卷材与桥面的粘结力降低。另外，桥面清理时最好用高压吹风机吹净，避免采用水冲洗的方式。

2.卷材加热要均匀合适

施工时要针对卷材幅宽范围均匀加热，热熔喷枪嘴与卷材而一般应保持30～50cm的距离，与桥面成30°～45°夹角。为了保证卷材加热均匀，大面积施工时最好用多头喷枪加热，如果用喷灯或单头喷枪很容易使卷材上涂层熔化不均，造成卷材和桥面的整体粘结强度降低，在长期车载作用下会使卷材和桥面剥离。加热温度控制在卷材表面呈光亮黑色为宜，温度过高会使APP改性沥青老化甚至烧焦失去粘结力，严重时还会烧穿卷材使其失去防水功能。

3.滚压时要排净残存空气

卷材热熔粘铺滚压时要适当用力，从中间向两边滚压以便完全排净残存空气，这是卷材与桥面粘结牢固的关键。如果卷材下残存空气未排净，当以后气温高时残存空气将继续膨胀在卷材下形成空鼓顶起油面，行车荷载的反复作用将使空鼓波浪式的往前赶，使油面发生大面积的推移，这种破坏是APP卷材粘铺中最容易出现的问题。

4.卷材接缝要严密

卷材接缝处理的好坏是防水层是否渗漏的重要环节。接缝不严密，势必使透过沥青混凝土空隙的水渗入到卷材下面，在长期荷载作用下会使水泥砼表面软化、卷材与桥面剥离，油面出现唧浆、推移、壅包等病害。保证接缝质量，首先要保证接缝处卷材搭接宽度符合规范要求，不能小于80mm，其次，在接缝处溢出熔化的沥青后就马上刮封压实，防止出现翘边，最后要用封口胶对接缝进行密封处理。

五、结语

工程实例表明，APP改性沥青防水卷材用于“白加黑”路面改造能有效地防治反射裂缝的产生，并能起到很好的防水效果；用于桥梁防水能抵抗混凝土裂缝造成的破坏，阻止雨水对桥梁结构的损害，延长使用寿命。

  APP应用方向：

  1、用于 APP（塑性体）改性沥青以及改性沥青防水卷材生产。它的特点是改性沥青的沥青制口高温性优越。用它们改性的制口应用范围广，利用率较高，改变了制成品在高温下抗流延性、低温下的龟裂，提高了沥青自身的曲挠性、韧性和内聚力。

  2、用于 APP 填充母料：无规聚丙烯中混入一定量的碳酸钙制成的 APP 填充母料在聚丙烯、聚乙烯和聚氯乙烯的加工中都能起很好的作用，添加量一般可达 20%左右。提高了被填充塑料的塑性、韧性和弹性，又降低了生产成本。用 APP 填充母料作填充剂的聚丙烯可以用来生产打包带、撕裂薄膜、扁丝、编织袋、周转箱、中空容器等。

  3、用于生产热熔胶、改性涂料、橡塑、密封材料、纸张包装及电子绝缘材料等。

  4、用于生产色母：因其具有良好的黏附性和相容性而大量用于与分散性较大的碳黑、颜（染）料等配合制聚乙烯，聚丙烯或其他聚合物的色母料专用母料。

  5、用于热熔胶基料和密封剂。

  6、地毯背胶以及纤维的稳定剂。

  7、电缆填充。

  8、润滑脂添加剂

  青岛赛诺专注聚乙烯蜡等助剂的研发、生产、应用工作，为您提供抗析出、高润滑、超分散的产品体系。公司拥有成熟的技术研发团队，拥有先进的国际化实验室对外开放，为有需求的客户提供配方优化、降本增效等技术支持，同时为顺应环保要求，我们还为企业提供助剂一包化、助剂无尘化服务。

地  址：青岛市李沧区书院路苏宁电器广场B座2702室

编辑：青岛赛诺  转载请注明出处：www.qdsainuo.com
