【聚乙烯蜡】PVC板材覆膜工艺介绍

文章出处：网责任编辑：青岛赛诺作者：青岛赛诺人气：-发表时间：2019-07-25 08:20:00【大中小】

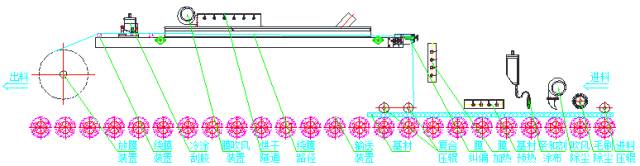

冷胶覆膜工艺原理示意图如下：

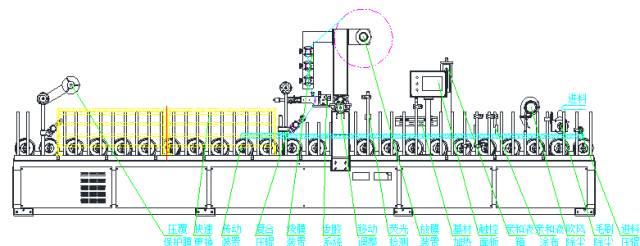

PUR热胶覆膜工艺原理示意图如下：

型材覆膜工艺如下:

一，把要覆膜的板、型材、胶水、固化剂、亲和剂、容器、搅拌设备准备好。冬天的板、型材需要提前24小时进入保温车间进行保温。

二，覆膜机先检查,在试运行一遍。

三，将准备好的板、型材去掉保护膜(型材厂挤出的型材可以不粘贴保护膜，刚挤出的型材不能马上覆膜，要等型材完全却后再进行包覆），如果板、型材表面不清洁，用乙醇或二氯甲烷清洗表面(型材弯曲严重的不能覆膜)。

四，清洁后的板、型材放在托料架上，把一根六米的型材放在覆膜机器中间，先根据板、型材把机器定位，首先把导向辊固定，防止型材在覆膜时走偏。

五，根据板、型材的覆膜面把小压轮调整到最佳效果，达到左右压轮力量对称，压轮与型材同时工作，发现小压轮不转动时说明此压轮没有工作，要重新调整。

六，使用冷胶机要把调好的胶水放入刮胶盒，PUR热胶机把PUR胶升温加热。把亲和剂放入亲和液装置内。

七，开机运行，针对冷胶机，耐候膜通过刮胶后进入到上烘箱进行加热，一般温度为摄氏50度左右，通过烘干后，刮在膜上的胶水中的溶剂大多已经蒸发，膜顺着机器继续向前走。PUR热胶机则直接引导膜通过胶头刮胶。有些厂家的膜背面有析出物或者表面张力太小且没有做过电晕处理，膜的背面不粘PUR胶，这种膜不能用PUR胶水直接覆膜，当然有些厂家会在膜卷刮胶之前增加一个涂二氯甲烷或者丁酮的装置，可以很好地解决膜不粘胶水的问题。

八，压在传动辊上的板、型材进入机器，首先通过表面涂亲和剂设备，再进入红外线加热区进行加热，温度一般在摄氏55度，加温后的型材表面基本可以达到42度，然后再经过热风机，使涂在型材表面的亲和剂挥发，之后型材进入到覆膜区。

九，刮胶加热后的耐候膜通过复合压辊（第一道大压辊）进入主覆膜区。在包覆前还要根据工作环境决定膜是否还进行第二次加热，在耐候膜进入主覆膜区时，如果走偏，可以根据覆膜机器上的光电纠偏器对膜进行左右调整。

十，型材和膜在主覆膜区交汇，通过压轮把板、型材和膜压合在一起，经过多道压轮，慢慢地把膜背后的空气压出。覆膜时一定是从中间向外压覆，由大面向小面滚压。随着型材的前行，压轮的滚压，膜会按照板、型材的造型牢牢地包覆在板、型材表面。基材只要是线性的造型，通过不同形状或者不同材质及软硬度的压轮都可以实现很完美的包覆。

十一，经过主压轮区后覆膜型材完成包覆，这时要通过人工用刀片把膜切断，也有的覆膜机器具备自动切割装置。覆膜板、型材再经过保护膜装置把保护膜贴在覆膜型材表面。最后通过后托料架把包覆好的型材放置在工作台上进行打包。

注意：

在气温较低的情况下，比如车间低于15摄氏度，覆膜后的型材不能堆放在一起，这样不利于与覆膜后板、型材表面胶水的固化。刚覆好膜的型材码放不能小面压大面，会造成覆膜表面出现压痕。板、型材覆膜时的环境很重要，要根据当时的室内温度、湿度来调节覆膜机器的温度，并考虑是否使用加湿器。型材覆膜时温度的调整实践经验很重要。型材覆膜时外框、内扇比较容易包覆；压条、封盖、拼管比较难覆。特殊形状的基材还要做些定形模具才能包覆。
