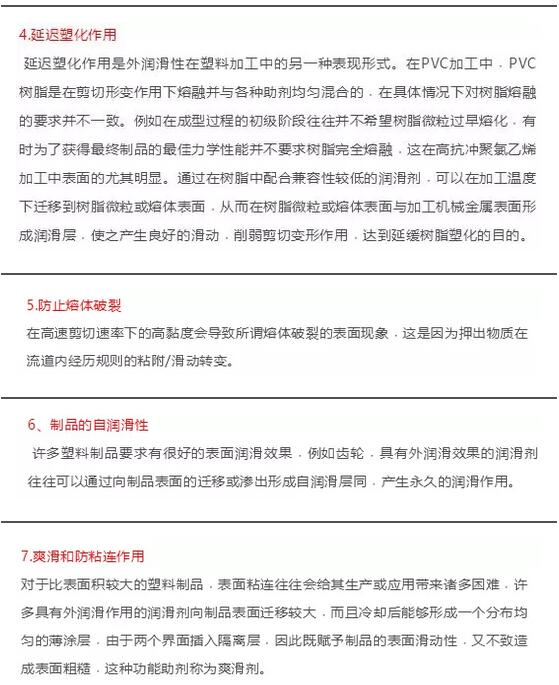

润滑剂熔融后，在螺筒、模具、螺杆等表面 与PVC熔体表面之间形成一层膜，起到润滑作用的物质我们称之为外滑剂。外滑剂在PVC加工生产中有以下的表现和特征：

 一、提高制品表面光泽度，防止物料粘附在热的金属表面。

 二、调整物料塑化点。通过增加外滑剂，可以延迟物料塑化点，推后塑化时间。

 三、用的剂量太高，会导致析出现象。外滑剂添加量太大，会造成加工过程中模头析出、定性槽、制品等析出。

 四、如果剂量太高，会降低抗冲等机械物理性能。因为外滑剂添加量太高（塑称过滑），将影响物料塑化效果，同时也影响了物料混炼的均匀程度，所以生产的制品将不能得到良好的抗冲等物理机械性能。

 五、不影响或降低维卡软化点。外滑剂总的来说基本不影响制品维卡软化温度，这点与内滑剂不同。

六、过高的添加量，对型材焊接强度有消极的影响，会造成管件烘箱起皮，影响制品透明性等。

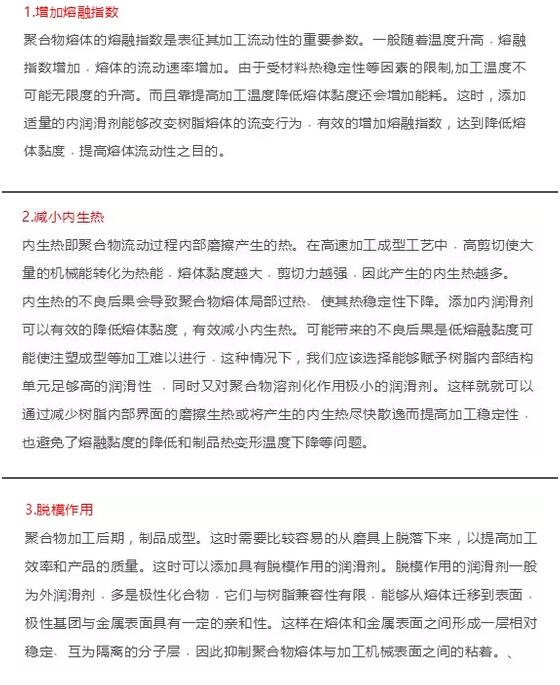

润滑剂熔融后， 融进PVC熔体的内部，在熔体内分子间起到润滑、减少摩擦的物质我们称之为内滑剂。内滑剂在PVC加工生产中中有以下的表现和特征：

一、降低熔融后树脂中的摩擦。如上面定义，内滑剂有降低摩擦，避免螺筒内熔体内焦料现象。

二、降低熔体粘度和减少离模膨胀。   加工中熔体粘度过大，会造成熔压太大。熔压过大，扭矩升高，剪切力变大，产品同样容易焦料。同时，螺筒内熔压过大，容易造成离模膨胀，离模膨胀太大，则容易有析出现象。所以添加内滑剂，可以避免焦料和减少析出。

三、降低维卡软化点。 添加1PHR固体内滑剂大概会降低1~2度的维卡软化温度，液体的内滑剂对维卡软化点影响更大些。

四、减少熔体破裂。内润滑能帮助物料更加均匀更好塑化， 提高物流的流动性，可以较好的减少或消除熔体破裂现象，尤其高速挤出的情况下。

五、在制品中需要较高添加量起效果

六、有利于提高冲击强度/有利于通过二氯甲烷浸泡实验。

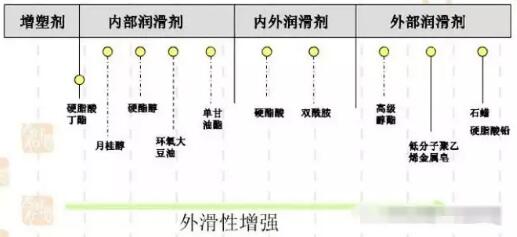

同时具有内滑剂和外滑剂表现和特征的单体滑剂，我们称之为内/外滑剂。这在酯类润滑剂中较多。有的表现为外滑和内滑相对均衡些，有的表现为外滑较强，内滑弱些。而氧化聚乙烯蜡是蜡类的一种外滑较强，稍微有内滑的内/外滑剂。

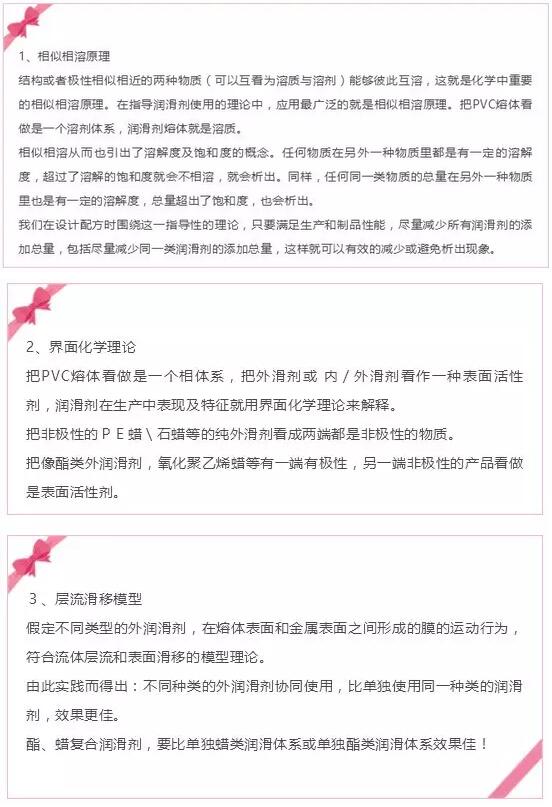

 对内滑剂、外滑剂基本概念和表现特征的了解与明晰，有利于我们在做配方设计做正确方向性的调整。
