聚氯乙烯简称PVC，是大家比较熟悉的日常用品常见材料，下面青岛赛诺聚乙烯蜡小编针对聚氯乙烯做详细阐述，本文篇幅较长，分为2篇进行阐述，本篇主要针对PVC机构的机构及反应机理进行阐述。

聚氯乙烯(PVC)是产量仅次于聚乙烯（PE）的第二大通用塑料，具有优良的机械性能、绝缘性能、难燃性以及优越的价格性能比．应用十分广泛。目前中国PVC生产企业有100家左右，数量众多。聚氯乙烯表观消费量近年呈现快速增长的趋势脚．随着全球经济的复苏．我国聚氯乙烯产业必定会得到进一步的发展。

但是PVC存在热稳定性差（在通常的加工温度下发生严重降解），光稳定性差（在太阳光、热、氧、臭氧和水等的作用下,这些PVC制品会发生严重的降解,导致表观颜色变深、力学性能降低等,最终丧失使用价值）因此在PVC的加工过程中必须添加热稳定剂和光稳定剂来改善性能，提高利用率。

1.PVC结构的不稳定性缺陷

   现象：在PVC的加工过程中，只有在160℃以上才能加工成型，可它在120~130 ℃时就开始热分解，释放出氯化氢气体。这就是说，PVC的加工温度高 于其热分解温度

   原因：PVC是由氯乙烯单体经自由基引发聚合而成的。在反应中，分子链在增长过程中，会发生链转移反应而生成叔碳原子，与叔碳原子相连的氯原子与氢原子，因电子云分布密度小而键能低，成为活泼原子，很容易与相邻的H和Cl脱去一份HCl。

   PVC是有氯乙烯单体经自由基引发聚合而成的，在反应中，分子链增长过程中，会发生链转移反应而生成叔碳原子，与叔碳原子相连的氯原子与氢原子，因电子云分布密度小而键能低，成为活泼原子，很容易与相邻的H和Cl脱去一份HCl。PVC的分子结构是按下式所示的首尾相连而排列的：

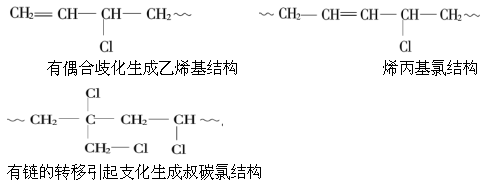

理想的PVC的结构是稳定的，氯乙烯的聚合是自由基的无规聚合,它除了有规则的稳定的首-尾结构外还有：

在 PVC合成中生成烯丙基氯、叔碳氯和双键等是其分子链结构中不稳定因素,它们不稳定顺序是:PVC分子链内部的烯丙基氯>叔碳氯>端基烯丙基氯>仲氯。PVC加工时易于降解正是因为PVC分子链的结构中存在着不稳定的缺陷(薄弱环节)所造成的。

2.PVC热稳定剂的反应机理

PVC热稳定作用机理主要有以下几种：

１）吸收中和ＨＣＬ，抑制其自动催化作用。

这类稳定剂包括铅盐类、有机酸金属皂类、有机锡化合物、环氧化合物、酚盐及金属硫醇盐等。它们可与ＨＣＬ反应，抑制ＰＶＣ脱ＨＣＬ的反应。

２）置换ＰＶＣ分子中不稳定的烯丙基氯原子抑制脱ＰＶＣ。

如有机锡稳定剂与ＰＶＣ分子的不稳定氯原子发生配位结合，在配位体中，有机锡与不稳定氯原子置换。

３）与多烯结构发生加成反应，破坏大共轭体系的形成，减少着色。

不饱和酸的盐或酯含有双键，与ＰＶＣ分子中共轭双键发生双烯加成反应，从而破坏其共轭结构，抑制变色。

４）捕捉自由基，阻止氧化反应。

如加入酚类热稳定剂能阻滞脱ＨＣＬ，是由于酚给出的Ｈ原子自由基能与降解的ＰＶＣ大分子自由基偶合，形成不能与反应的物质，而具有热稳定作用。这种热稳定剂可具有一种或兼具几种作用。

更多精彩内容请继续阅读聚氯乙烯稳定剂简介（二）；

青岛赛诺专注聚乙烯蜡等助剂的研发、生产、应用工作，为您提供抗析出、高润滑、超分散的产品体系。公司拥有成熟的技术研发团队，拥有先进的实验室对外开放，为有需求的客户提供配方优化、降本增效等技术支持，同时为顺应环保要求，我们还为企业提供助剂一包化、助剂无尘化服务。

相关产品：赛托蜡、低聚物、聚乙烯蜡、EBS、光亮分散润滑剂、环保稳定剂专用蜡、硬脂酸锌、抗氧剂、氧化聚乙烯蜡

文章来源：青岛赛诺      编辑：青岛赛诺

版权所有，转载请注明出处：www.qdsainuo.com
