PVC-U塑化度的调整应从配方、混料、加工条件等方面综合考虑。

1、 PVC树脂

用悬浮法生产的PVC树脂有疏松型和紧密型。疏松型树脂表皮较薄、内部疏松，亚粉粒体积较大且大小均匀，易于破碎，释放初级粒子。这样的树脂经混合，可使助剂分布均匀，经过挤出加工后，易获处得塑化均一的管材。
    除PVC树脂的形态外，树脂的相对分子量也影响塑化，相同配方和加工条件下，分子量越大，虽然管材韧性好，但塑化度降低。

2、稳定剂

目前，国内采用的主要稳定剂为铅系稳定剂（主要有碱式硫酸铅、硬脂酸碱等）。因体铅盐稳定剂分散性较差，难塑化易造成大的应力集中，要求所用铅越细越好，最好细过研磨。另外，铅盐对人体健康有害，这些稳定剂在给水管配方中用量有限制，如含铅稳定剂用量不能超过3份。

综合以上因素，在满足正常生产及考虑意外停车前提下，应尽量减少稳定剂的用量。

为了减少污染，最好使用复合式片状、粒状稳定剂，例如：德国熊牌稳定剂。

3、润滑剂

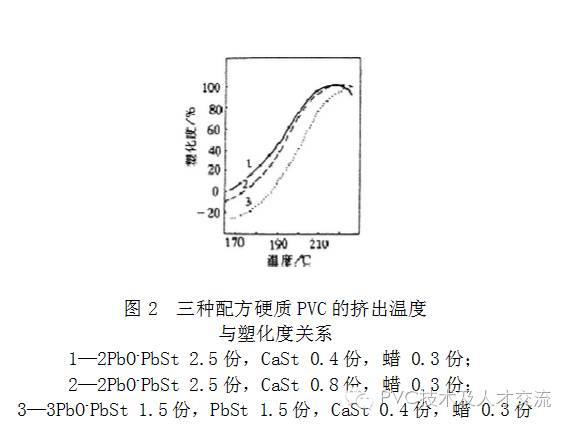

外润滑性强的配方使PVC受到较小的剪切力，低剪切力水平可提高初级粒子“存活”的温度或延长其“寿命”，所以在相同的加工条件，润滑性强的配方，可使管材的塑化度降低。为子使管材塑化度保持一致，就要增加加工设备的剪切能力（如提高螺杆的转速）或提高加工温度或延长物料在设备中的停留时间（提高机台阻力既可延长“停留时间”，又可增加剪切强度。）

合适的配方中，润滑剂要配方中尽可能的减少，处于边界润滑状态，避免因过度润滑造成塑化度不良，塑化温度过高，在调整润滑剂时应注意以下几点：

（1）同一台加工机械在使用时间后，剪切能力会下降，润滑剂也要相应调整。为了保证塑化质量，可采用促进塑化的润滑剂配比。

（2）表面积较大的成型机械需要较多的润滑剂。从挤出到口模的容积是一定的，物料所含润滑剂应能满足整个容积所有表面润滑的需要。加工机械的容积较小，表面积却较大，则要求物料中润滑剂含量较高。

同一台挤出机在生产薄壁管时，要求使用比挤出同规格厚壁管更多的润滑剂。

（3）较高的加工温度可采用较多的润滑剂。

加工温度越高，PVC熔体粘附金属的倾向越明显，因此加工温度越高，需用的润滑剂越多。

（4）石蜡只对挤出机的加料段起润滑作用，部分氧化聚乙烯蜡则不仅在均化乃至机头与模头处也起作用。

4、改性剂对塑化的影响

使用抗冲性改剂时，物料粘附金属倾向增强，剪切磨擦增加，往往会促进塑化，故应适当增加润滑剂用量，以适当推迟塑化，获得最佳塑化度。

但选择CPE作改性剂时，相对分子量低的外润滑剂如石蜡易溶于CPE中，降低润滑效果，应选用与改性剂相溶性差，相对分子量或熔点较高的润滑剂，如聚乙烯蜡及其它皂类润滑剂。

相关产品：费托蜡、低聚物聚乙烯蜡、EBS、光亮分散润滑剂、环保稳定剂专用蜡、氧化聚乙烯蜡
