硬脂酸锌在填充母料加工及分散等性能中的影响（二）
为了改善填充母料的性能，通常在填充母料中添加硬脂酸锌等助剂，下面青岛赛诺聚乙烯蜡小编针对硬脂酸锌在填充母料中对分散性能的影响做详细阐述。本文分为两篇文章阐述，本篇主要阐述实验结果数据分析。
三、结果与讨论
3.1母料在PE制品中的分散性
按母料30%与PE树脂70%比例进行混合，在开炼机制成0.3mm厚度薄片，透亮光观察分散性。发现24组配方的母料在PE树脂中分散良好，无结点、气泡等，见表5。滑石粉白度低于碳酸钙和硫酸钡，相同比例母料的加入PE中制取片，添加滑石粉母料的片颜色暗。
3.2加工性能对比
聚合物的加工成型就是聚合物在外界因素作用下经历软化变形、熔融流动和混合成型的过程，而流变学的研究主要集中在这个过程。通过流变学测试和研究聚合物的粘弹特性，以此来获取聚合物共混等体系的结构和性能特征，并进一步指导聚合物加工和应用[2,3]。具体配方流变数据见表2、3、4。硬脂酸锌的加入量增加，母料加工流变扭矩降低。粉体越细，分散在母料中母料熔体粘度增加，硫变的耗能上升。
表2硫酸钡母料加工流变记录
| 硫酸钡（800目） | 硫酸钡（1250目） | |||
| 流变数据 | 平衡扭矩 | 最大能量 | 平衡扭矩 | 最大能量 |
| AV320：0.5% | 1.50 | 3.434 | 1.60 | 3.40 |
| AV320：1.0% | 1.20 | 2.708 | 1.40 | 3.176 |
| AV320：1.2% | 1.10 | 2.832 | 1.30 | 2.938 |
| AV320：1.5% | 1.00 | 2.332 | 1.30 | 2.687 |
表3碳酸钙母料加工流变记录
| 碳酸钙838（800目） | 碳酸钙525（1250目） | |||
| 流变数据 | 平衡扭矩 | 平衡扭矩 | 平衡扭矩 | 最大能量 |
| AV320：0.5% | 5.10 | 10.77 | 6.00 | 12.30 |
| AV320：1.0% | 4.30 | 9.00 | 5.20 | 10.87 |
| AV320：1.2% | 4.10 | 9.19 | 5.00 | 10.41 |
| AV320：1.5% | 3.50 | 7.68 | 4.70 | 10.13 |
表4滑石粉母料加工流变记录
| 滑石粉（800目） | 滑石粉（1250目） | |||
| 流变数据 | 平衡扭矩 | 最大能量 | 平衡扭矩 | 最大能量 |
| AV320：0.5% | 3.50 | 7.926 | 3.70 | 8.016 |
| AV320：1.0% | 3.20 | 7.329 | 3.40 | 7.619 |
| AV320：1.2% | 3.20 | 7.447 | 3.30 | 7.549 |
| AV320：1.5% | 3.20 | 7.371 | 3.30 | 7.550 |
3.3母料在制品中的耐水煮后析出
按30%母料添加到聚乙烯中炼片后，100℃水煮48h，无粉体和润滑剂析出、无颜色变化，见表5。硬脂酸锌在母料配方中添加小于1.5%比例时，不会引起母料在制品中的析出。

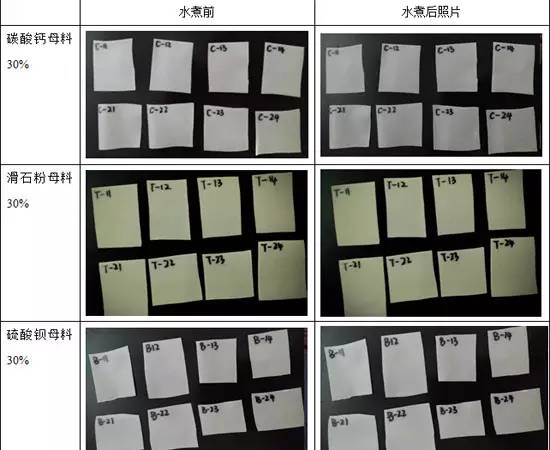

表5母料添加到PE制品中水煮记录
3.4填充母料熔体流动性
由于无机粉体的晶型不同，与塑料混合后对母料的熔体粘度有很大区别。相同细度的无机粉体，硫酸钡的母料的熔体粘度低于滑石粉母料，滑石粉母料低于碳酸钙母料。具体熔体流动数据见表6。
表6填充母料的流动性
| 测试条件 | C-11 | C-12 | C-13 | C-14 | C-21 | C-22 | C-23 | C-24 |
| MI 5kg 190度2.16kg | 4.5 | 4.8 | 4.9 | 5.1 | 4.2 | 4.4 | 4.6 | 4.7 |
| T-11 | T-12 | T-13 | T-14 | T-21 | T-22 | T-23 | T-24 | |
| 6.0 | 6.2 | 6.5 | 6.7 | 5.4 | 5.6 | 5.9 | 6.1 | |
| B-11 | B-12 | B-13 | B-14 | B-21 | B-22 | B-23 | B-24 | |
| 6.7 | 7.0 | 7.2 | 7.5 | 6.1 | 6.5 | 6.8 | 7.0 |
四、结论
4.1相同母料配方，采用无机粉体的细度越细，母料的熔体粘度越大。
4.2从本文对比三种无机粉体试验结果，碳酸钙母料的熔体粘度大于滑石粉母料，硫酸钡母料熔体粘度最小。
4.3采用不同添加比例的硬脂酸锌，随着硬脂酸锌的添加比例增加，母料的流动性增加，在小于1.5%添加量时不会对无机粉体在最终制品中产生析出的影响。
青岛赛诺专注聚乙烯蜡等助剂的研发、生产、应用工作，为您提供抗析出、高润滑、超分散的产品体系。公司拥有成熟的技术研发团队，拥有先进的实验室对外开放，为有需求的客户提供配方优化、降本增效等技术支持，同时为顺应环保要求，我们还为企业提供助剂一包化、助剂无尘化服务。
相关产品：赛托蜡、低聚物、聚乙烯蜡、EBS、光亮分散润滑剂、环保稳定剂专用蜡、硬脂酸锌、抗氧剂、氧化聚乙烯蜡
文章来源：青岛赛诺 编辑：青岛赛诺
版权所有，转载请注明出处：www.qdsainuo.com
